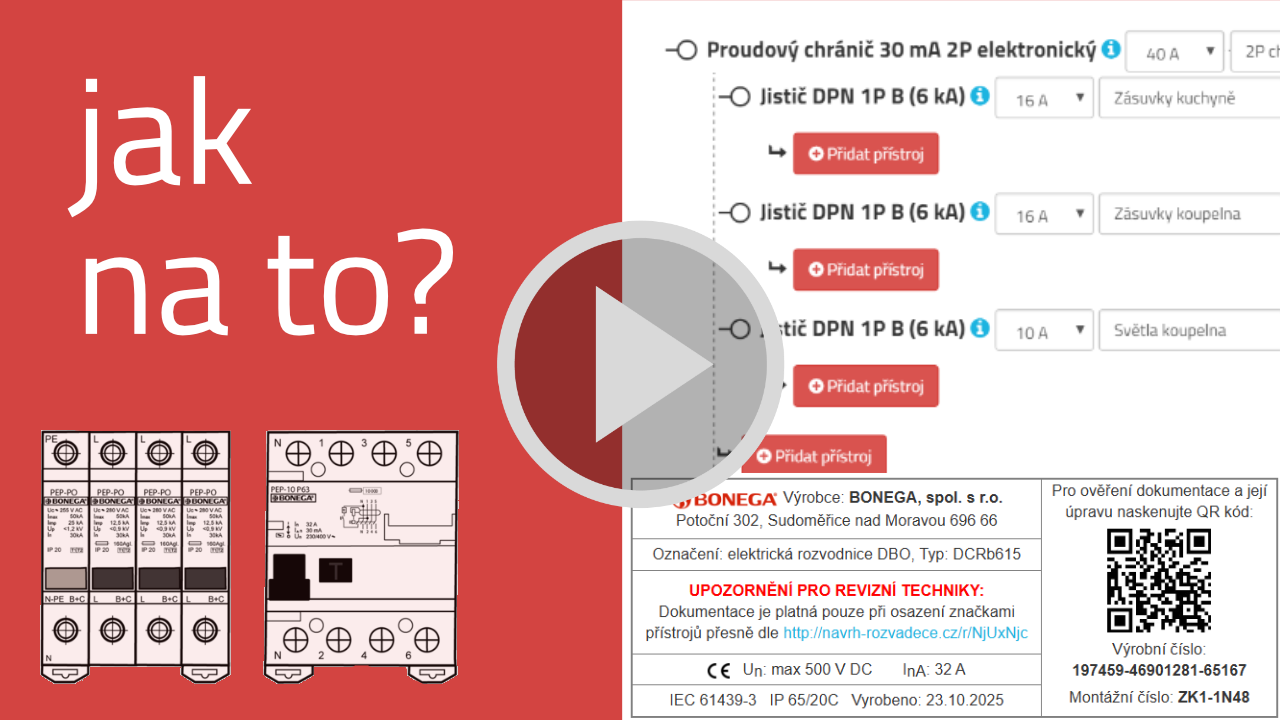

Návrh rozvaděče online

Jakékoli, které odpovídají příslušným nařízením. V případě, že program nenabízí Vaši oblíbenou skříň, tak se s námi prosím spojte.

Ano, i pro tyto krizové situace je program vhodný (za podmínky, že zabudovaná skříň odpovídá ČSN EN 61439-3).

Obojí je možné pomocí těchto kroků:

Použití je nutné tehdy, pokud rozváděči nepředchází opatření pro snížení hodnoty přepětí (viz. také montážní pokyny). Pro případy, kde je tato podmínka splněna lze navrhnout rozváděče bez přepěťové ochrany.

Tehdy, kdy navrhovanému rozváděči předchází elektroměrová skříň s hlavním jističem. Řešení je v souladu s normou ČSN EN 61439 a s běžnou praxí.

Nestane se vůbec nic. Dokumenty však zůstanou u nás archivovány. Aplikaci mohou využívat například i školy pro výuku.

1. Obecné informace
2. Charakteristiky rozhraní
3. Schémata
4. Montážní pokyny
5. Protokol o kusovém ověřování
6. Výrobní štítek s QR kódem
7. ES prohlášení o shodě
8. Návod na použití
9. Poptávku se seznamem přístrojů pro předložení Vašemu prodejci

1. Současné odpojení fáze a středního pracovního vodiče vylučuje nebezpečí úrazu el. proudem, který se může za určitých podmínek i ve středním vodiči objevit. Přečíst celý článek
2. Pro případy,kdy je více jističům předřazen jen jeden proudový chránič, lze poruchu eliminovat i s laikem (uživatelem) jen po telefonu a umožnit tak fungování ostatních okruhů. Přečíst celý článek
3. Je to mimořádně rychlá cesta při hledání poruchy.

Ano, 7 místné montážní označení (písmena a čísla) lze zadat ve formuláři ve 4 kroku „Firemní údaje“, což se „propíše“ se do výrobního štítku i do prohlášení.

Pozor, pokud vytváříte více shodných rozvaděčů najednou (jejich počet uvedete ve 4 kroku „Firemní údaje“ do kolonky „Počet skříní se zvolenou konfigurací“, budou mít všechny stejné montážní číslo. V případě, že potřebujete mít pro několik obsahově stejných skříní odlišné montážní číslo, tak se musí rozvaděč udělat velmi jednoduše znovu. Stačí načíst rozvaděč podle jedinečné adresy (odkazu) z výrobního štítku a kliknout na tlačítko „Vytvořit nový rozvaděč se stejnými přístroji“.

Celý rozvaděč určitě nemusíte sestavovat znovu. Úprava je relativně jednoduchá. Stačí načíst původní zapojení podle jedinečné internetové adresy (odkazu) nebo pomocí QR kódu z výrobního štítku. Tím se dostanete do části „Zapojení“. Zobrazí se vám tedy původní návrh rozložení přístrojů, ve kterém provedete požadované změny a pak již rozvaděč dokončíte obvyklým způsobem.

Výrobní štítek obdržíte v příloze emailu ve formátu pdf. Stačí jej vytisknout na jakékoli běžné tiskárně a pro splnění podmínky otěruvzdornosti si štítek necháte například v nejbližším „Copy centu“ oboustranně zafóliovat. Následně jej pak nalepíte, či přinýtujete na rozvaděčovou skříň. Pokud budou skříně v agresivnějším prostředí, tak Vám dokážeme štítek na vyžádání vygravírovat. Cena za vygravírování do hliníkového plechu je 292 Kč bez DPH.

Naše aplikace se řídí normou, která je platná pro celou EU, tedy i pro Německo.

1. Otevřete PDF s výrobním štítkem, který jste obdrželi emailem
2. Kvůli vyšší kvalitě tisku (lepší čitelnosti) je třeba co nejvíc zvětšit samotný obrázek výrobního štítku (aby samotný štítek zabíral téměř celou obrazovku)
3. Udělejte snímek obrazovky (například tlačítkem Print Screen). V nejnovější verzi Windows 10 s podzimní aktualizací 2018 se dá udělat snímek obrazovky jen určité oblasti jednoduše zmáčknutím kombinace Windows + Shift + S.
4. Vložte pomocí Ctrl+V snímek obrazovky do Wordu či jiného podobného programu a upravte rozměry štítku jak potřebujete.
5. Stejným způsobem můžete vkládat další výrobní štítky

Cena za vygenerování dokumentace se odvíjí od počtu zabraných modulů v rozvaděči. Moduly zabrané přístroji BONEGA jsou zdarma. Cena za modul zabraný jinými přístroji činí 12 Kč, minimální cena za dokumentaci je v takovém případě 240 Kč. Dokumentace k rozvaděčům složených pouze z přístrojů BONEGA je tedy zdarma. Pro příklad: když použijete cizí přístroje, které zaberou 30 modulů, tak Vás to vyjde na 30 x 12 Kč = 360 Kč. Když použijete 10 přístrojů, tak to sice odpovídá výpočtu 10 x 12 = 120 Kč, ale minimální cena za takovou dokumentaci je 240 Kč.

Ano můžete s tím, že však musí být vyplněny všechny požadované kolonky (např. IČ 0000000, místo firmy jen celé Vaše jméno, atd..). Podstatná je odborná způsobilost a ne to, zda máte IČ nebo ne. Jak píšeme v montážních pokynech:

Výroba rozvodnic DBO odpovídajících výše uvedeným systémům rozvodnic DBO může být prováděna pouze pracovníky s elektrotechnickou kvalifikací dle NV č. 194/2022 Sb. § 5,o odborné kvalifikaci pracovníků v elektrotechnice, v platném znění, kteří mají zkušenosti s uvedenou činností a potřebnou znalost požadavků výše uvedených norem.

Ano. Pokud jsou použité přístroje a skříň součástí naší databáze a výpočtem vyhoví použitá skříň, tak lze i zpětně k takovému výrobku vyhotovit dokumentaci včetně výrobního štítku.

Nemusíte, pokud na chybu přijdete do 24 hodin. Zduplikujte původní rozvaděč, chybu opravte a napište nám na info@navrhrozvadece.cz. Nový rozvaděč vám necháme vygenerovat zdarma.

1. Celý soubor norem řady ČSN 33 2000 jsou normy týkající se elektrických instalací. Ta je složena z jednotlivých výrobků právě dle pravidel uvedených ve zmiňovaném souboru norem ČSN 33 2000.
2. Prostřednictvím aplikace vytváříme výrobek dle zákona č. 90/2016 Sb., což není elektrická instalace.
3. V naší dokumentaci máme uvedeny základní normy výrobku řady ČSN 61439. V těch jsou odkazy i na normy ČSN 33 2000-5-54 ed. 3: 2012, (uzemnění a ochranné vodiče), ČSN 33 2000-4-41 ed. 3: 2018 (ochrana před úrazem el. proudem) ČSN 33 2000-7-712 ed. 2: 2016 (fotovoltaika). V těchto normách je uvedeno, že se na DC musí odpínat oba dva póly, což je obecný požadavek pro sítě DC IT na odpojování všech živých částí, tj. obou pólů.
4. Z výše uvedených důvodů tedy nemusíme v naší dokumentaci uvedené normy konkretizovat ani uvádět.

Příčin může být několik:

1. Není rozhodující počet modulů skříně, ale jakou schopnost odvodu tepla samotná skříň má. Mezi výrobci skříní jsou mimochodem velké rozdíly, i když na první pohled se skříně zdají velmi podobné. Do schopnosti odvodu tepla vstupuje nejen materiál skříně, způsob montáže, ale také krytí IP, atd.

2. Zásadní vliv má to, jaké přístroje do skříně vkládáte. Například stykače, pojistkové odpínače nebo proudové chrániče jsou velkým zdrojem tepla a tak i jejich malý počet dokáže vyčerpat kapacitu schopnosti odvodu tepla ze skříně.

3. Aplikace při výpočtu vychází z maximální možné energie vstupující do rozváděče, které se odvíjí od hodnoty jmenovitého proudu jističe či pojistky. Přístroje do zvoleného rozvaděče tak lze například vložit při 25A, ale při hodnotě hlavního jističe na 32A již ne.

4. Další příčinou může být uvedená jmenovitá hodnota přístroje In v Amperech. Uživatel má například dlouho skladem proudové chrániče 40A, který se chce na nějaké výrobní zakázce „zbavit“. Nicméně hlavní jistič je jen 25A. Bohužel žádný z výrobců přístrojů neposkytuje jakým zdrojem tepla je 40A proudový chránič v případě, že jim „protéká“ jen 25A. Máme tedy k dispozici pro výpočet oteplení jen hodnotu zdroje tepla takového přístroje při 40A. Mnohdy pak stačí jen vyměnit přístroj s nižší jmenovitou hodnotou.

Pokud vyloučíme to, že by byla uvedena jiná hodnota schopnosti odvodu tepla skříně v jiném a našem konfigurátoru, tak to není naše chyba.

Tuto problematiku jsme řešili i s kontrolními orgány. Naše aplikace je pravděpodobně jako jediná na trhu, která počítá reálné maximální tepelné zátěže přístrojů v rozvaděči a to tak, že:

• prověří nejhorší možnou situaci zapojení, kdy jsou v činnosti přístroje s největším zdrojem tepla a to postupně pro jednotlivé fáze L1, L2, L3 a následně prověří i všechny nejhorší kombinace zapojení třífázových přístrojů
• z těchto kritických situací si sečte všechny zdroje tepla (včetně stálých)
• přiřadí procentickou rezervu na teplo způsobené propojovacími prvky (vodiče, lišty, atd.)
• z toho pak vznikne součtem celkové maximální tepelné zatížení rozvaděče

Následně potom aplikace umožní sestavení přístrojů do skříní, které dokážou odvést takto vzniklé teplo.

Rozdíl pak vzniká tím, že jiné aplikace používají různé koeficienty soudobosti, kterými se jen odhaduje realitu provozu na rozdíl od výše popsaného precizního postupu. Naše aplikace se proto mezi znalci považuje za nejlepší ve smyslu přiblížení se reálným provozním podmínkám.

Musíte si zatím zvolit pouze přístup z jedné větve. Jsou na to různé názory odborníků, zda například stykač navázat na Jistič pro ovládací cívky nebo jištění kontaktů. Nicméně jistě je třeba do dokumentace vložit v tomto příkladu oba jističe s popisem. Tuto situace hodláme v budoucnu řešit.

Ne, to zatím možné není. Hrozí nepřehlednost v případě rozvaděče třeba o 300 obsazených pozicích. Nevěděl by jste, kam Vám duplikovaný přístroj „skočil“.

zák. č. 250/2021 Sb.

Zákon vztahující se na provoz vyhrazených technických zařízení. Není určen pro výrobu výrobků, ale vztahuje se na el. instalace.

zák. č. 90/2016 Sb.

§ 3 písm. d)

výrobcem je osoba, která vyrábí výrobek nebo si nechává výrobek navrhnout nebo vyrobit a tento výrobek uvádí na trh pod svým jménem nebo ochrannou známkou nebo, stanoví-li tak nařízení vlády, jej používá pro vlastní potřebu.

Dle tohoto paragrafu může být výrobcem výrobku KDOKOLIV. Za výrobek ale nese plnou odpovědnost. Další předpisy upravují kdo a za jakých podmínek výrobek může dál distribuovat (např. živnostenský zákon, občanský zákoník).

Poznámky:

V návodu máme uvedeno, že montáž má být prováděna kvalifikovaným pracovníkem.

Do cca poloviny roku 2024 platilo dle vyhl. 50 § 6 – 8.

Nově platí: Výroba rozvodnic DBO odpovídajících výše uvedeným systémů rozvodnic DBO může být prováděna pouze pracovníky s elektrotechnickou kvalifikací dle NV č. 194/2022 Sb. § 5 – osoba znalá. Činnosti, při nichž nehrozí elektrické riziko můžou být prováděny i příslušně proškolenou osobou poučenou ve smyslu § 4 citovaného NV. Výše uvedení pracovníci musí mít znalost požadavků výše uvedených norem.

Tuto podmínku máme z důvodu, že jako původní výrobci neseme určitou zodpovědnost i za provedenou montáž rozváděče (respektivě za hotový výrobek) a touto podmínkou předpokládáme, že montáž bude provedena kvalitně a v duchu platných předpisů.

Obecně tedy platí, že v souladu se zák. 90/2016 Sb. může být výrobcem kdokoliv.
